概述
光伏发电作为一种情结的能源生产方式，在国内得到迅速的发展，ZGS-Z.G系列组合式变压器正是为满足日益增 长的光伏发电的供电要求，我公司在生产35kV组合式变压器的基础上，整合了国内外的技术，结合国内需求自行开发的系列产品，该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘液体作为 整个产品的绝缘和散热介质，采用全密封结构，具有体积小，重量轻，安装方便等优点。

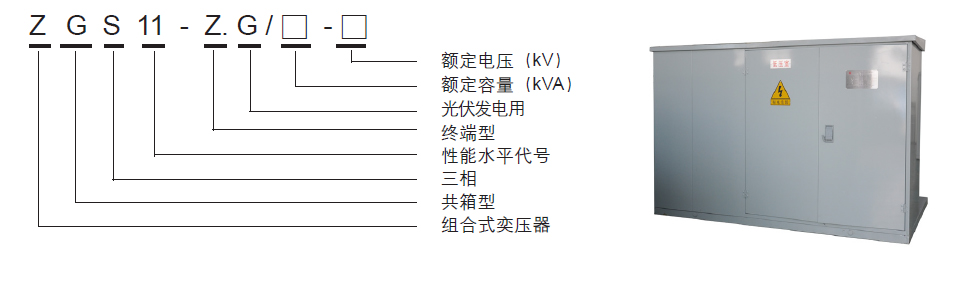

型号及其含义
产品特点
变压器器身和油箱配合紧密，且有固定装置。高、低压引线全部采用软连接，分接引线与有载分接开关之间采用 冷压焊接并用螺栓紧固，所有连接（包括线圈与后备熔断器、插入式熔断器、负荷开关等）都采用冷压焊接。紧固部 分带有自锁防松措施，变压器能够承受长途运输的震动和颠簸，发送到用户安装场所后无需进行常规的吊芯检查。
变压器整体为密封式结构，没有储油柜。 箱体采用特殊工艺处理，具有良好的防腐能力，能有效防止风沙和沿海盐雾的侵蚀。
产品参数
| 定容量 (kVA) | 典型电压组合 (kV) | 联结组 标号 | 阻抗电 压(%) | 空载损耗 （W） | 负载损耗 （W） | 总重(t) | 参考尺寸(mm) L*W*H |
| 630 | 高压H.V. 36.75,38.5 ±2×2.5% 低压L.V. 0.27-0.27 | Dyn11- yn11 Yd11-d11 | 6.5 | 810 | 7820 | 4 | 2450*2260*2150 |
| 800 | 980 | 9350 | 4.5 | 2450*2280*2150 | |||
| 900 | 1070 | 10450 | 4.8 | 2450*2300*2150 | |||
| 1000 | 1150 | 11500 | 5 | 2520*2340*2150 | |||
| 1250 | 1370 | 13850 | 5.1 | 2520*2380*2150 | |||
| 1600 | 1650 | 16600 | 6.5 | 2520*2380*2150 |

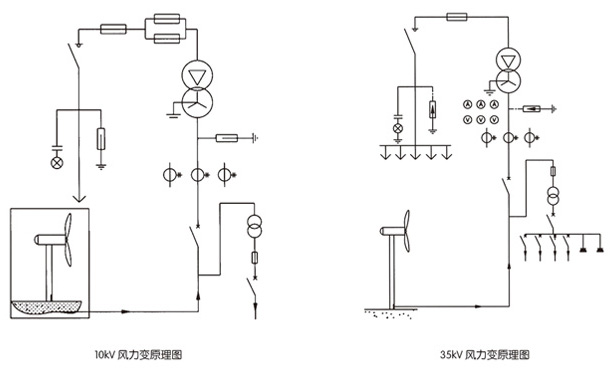

工作原理
外形尺寸

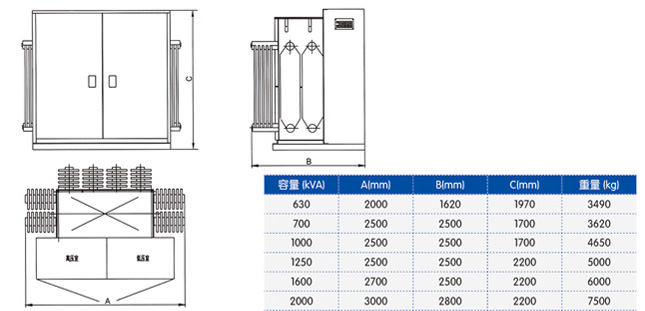

10KV变压器

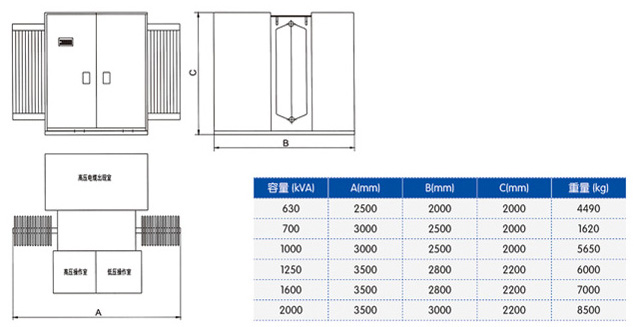

35KV变压器
