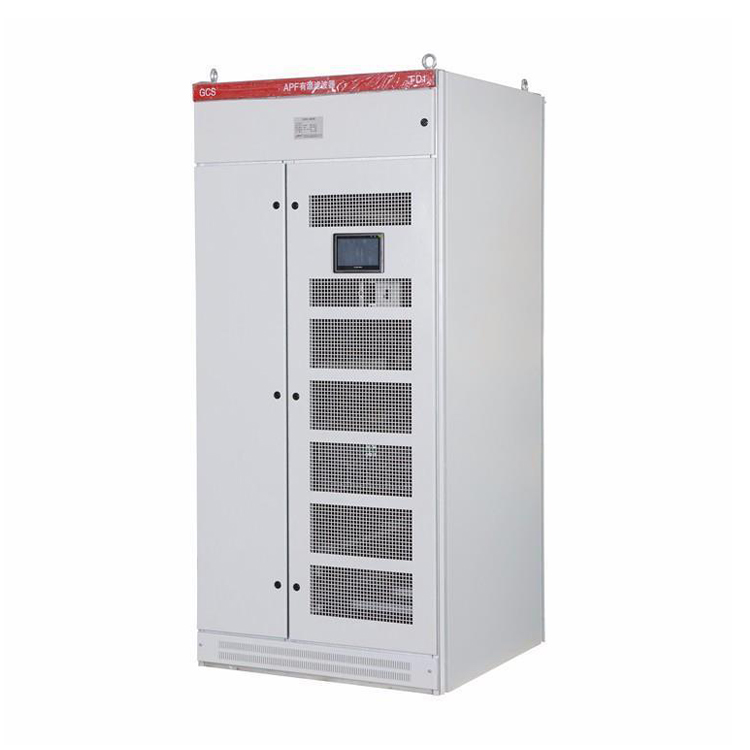

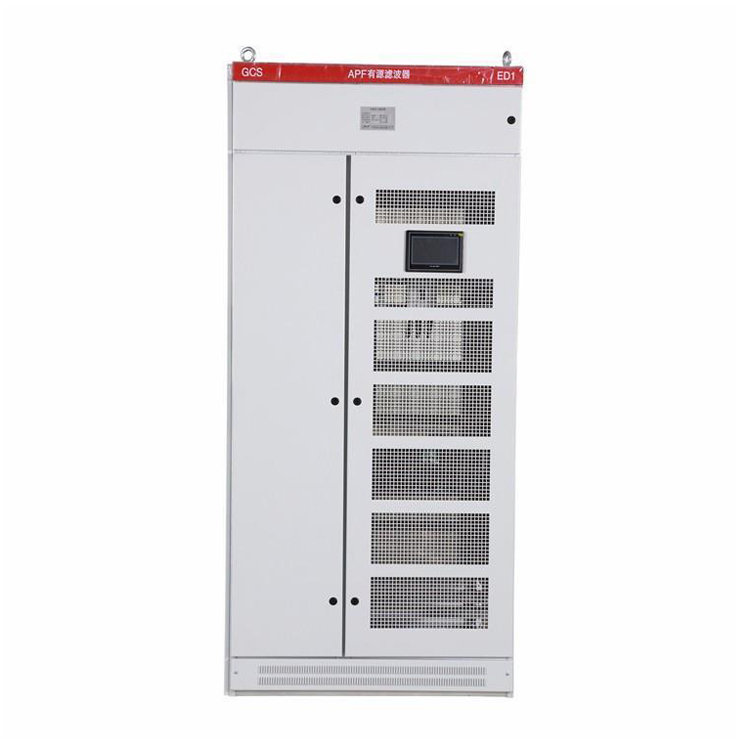

产品概述
APF有源电力滤波柜和静止无功发生柜通过外部电流互感器CT,实时检测负载电流,并通过内部DSP计量提取出负载电流的谐波成分/无功成分然后通过PMW信号发送内部IGBT,控制逆变器产生一个和负载谐波 /无功大小相等、方向相反的电流注入到电网中补偿谐波电流/无功电流,实现滤波/补偿功能。

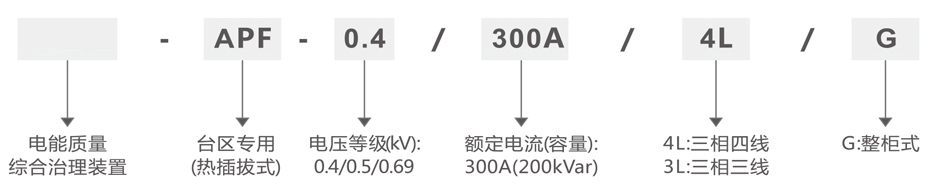

型号含义
正常工作条件和安装条件
环境温度:10-+40°C
相对湿度:5-959%,
海拨高度: <1500m,1500-3000m之间，根据GB/T3859.2,每增加100m，功率降低1%
环境条件:无有害气体和蒸汽，无导电性或4爆炸性尘埃，无剧烈的机械振动

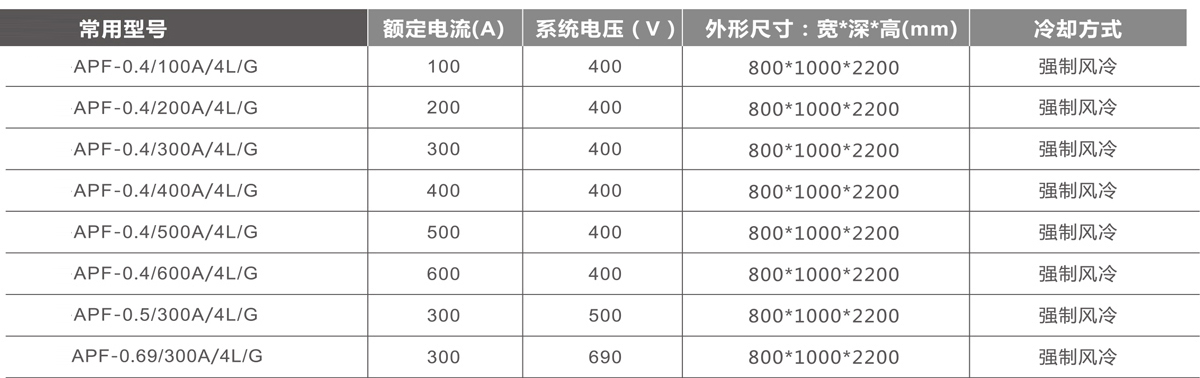

有源电力滤波柜规格尺寸

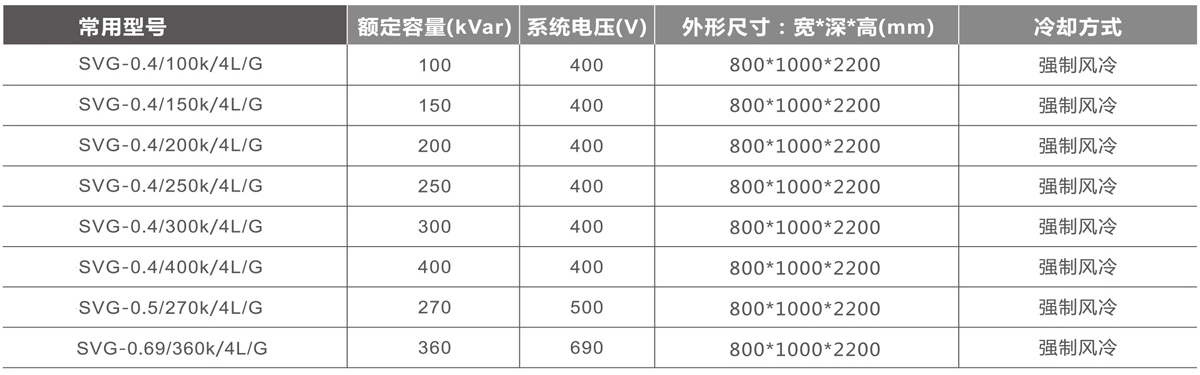

静止无功发生柜规格尺寸

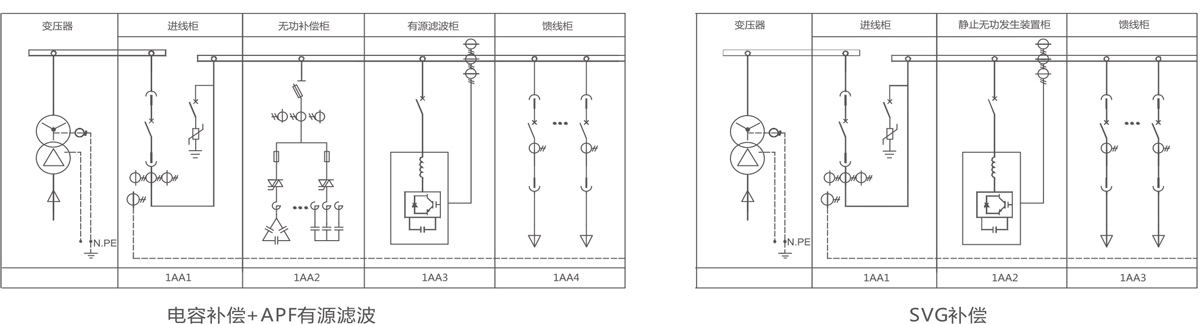

补偿方式
